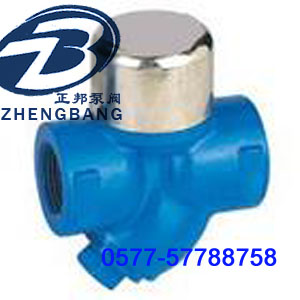

CS49H雙金Y型熱動力式疏水閥產品概述：
、Y型熱動力式蒸汽疏水閥結構特點
1、疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、疏水閥備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。
二、CS19HY型熱動力式蒸汽疏水閥工作原理
本疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件
三、CS19HY型熱動力式蒸汽疏水閥主要零件材料
|
疏水閥主要零件 |
閥體 |
閥蓋 |
閥片 |
閥帽 |
|
材料 |
鑄鋼 |
鍛鋼 |
不銹鋼 |
不銹鋼 |
四、CS19HY型熱動力式蒸汽疏水閥主要外型及連接尺寸
|
產品型號 |
DN |
尺寸 |
|||||||||||||
|
螺紋連接 |
承插焊連接 |
法蘭連接 |
|||||||||||||
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
CS19H-16/25/40C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×Φ18 |
|
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
|
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
|
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
|
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
|
|
CS19H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
